三次元測定

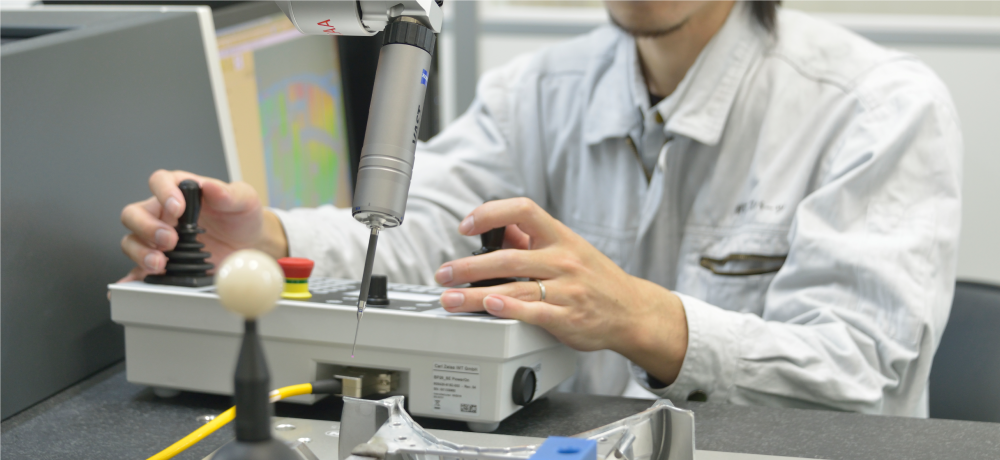

高精度な三次元測定機による、部品や製品などの寸法測定を行っています。幾何形状だけでなく、複雑な形状の部品や製品の三次元測定にも対応します。

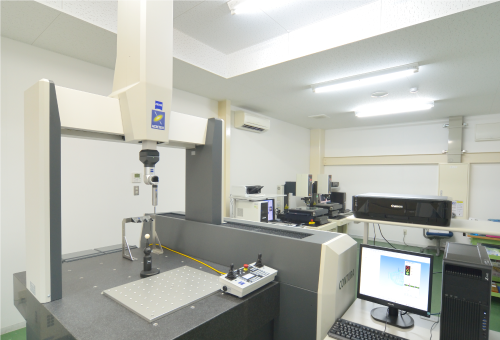

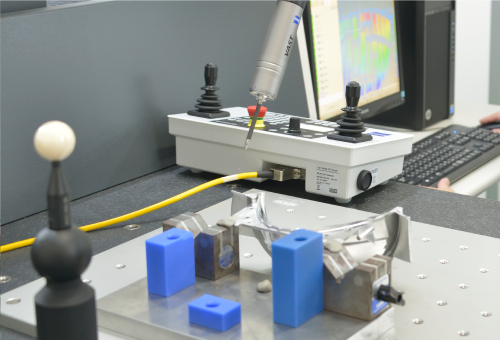

CONTURA RDS
測定可能範囲
X軸700mm、Y軸1000mm、高さ600mm
カールツァイス製三次元座標測定機による
安定した精度での測定が可能
CONTURA RDS 7/10/6 の保証精度（最大許容指示誤差） は 「1.7＋Ｌ/350 μm」 となっており、同クラスの三次元測定機の中でもトップクラスの高精度を実現しています。
スキャニング測定で短時間に多点測定・評価が可能
1秒間に150点という多点測定が可能です。これにより、径・真円度・平面度等の正確な測定評価が可能となるだけでなく、形状測定や自由曲面測定も可能です。

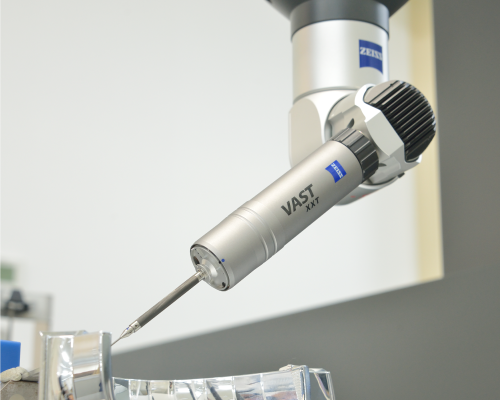

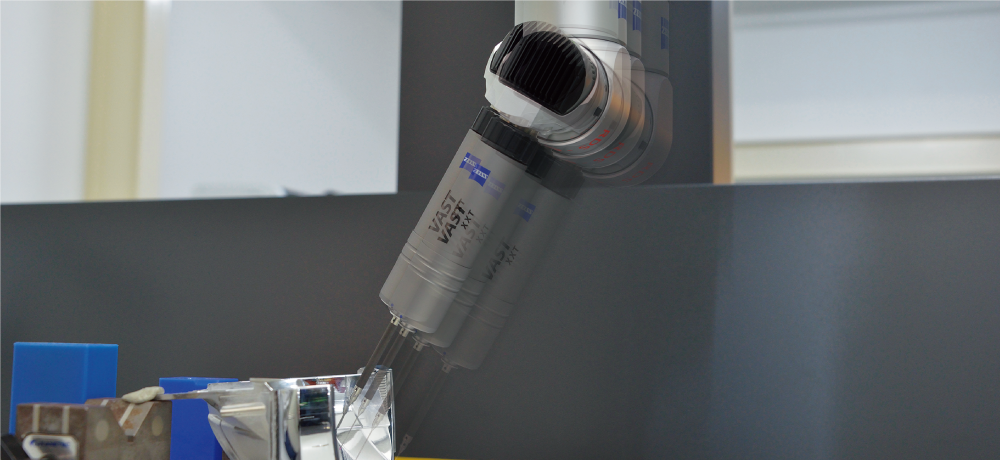

全方向回転ヘッドRDSにより複雑形状ワークの測定が可能
RDSヘッドは 水平・垂直とも±180度の回転が可能です。また、2.5度という細やかな姿勢ピッチが設定可能なため、20,736通りという様々な角度に首を振り、測定することが可能です。
3D-CADデータを用いたオフラインティーチング
実ワークが未完成のタイミングでも事前にIGES・SAT形式のCADデータをお客様からご提供いただくことで、測定手順（測定プログラム）をオフラインで作成し、実ワークの完成後、すぐに測定することが可能です。
多彩な三次元オプションプログラムを搭載

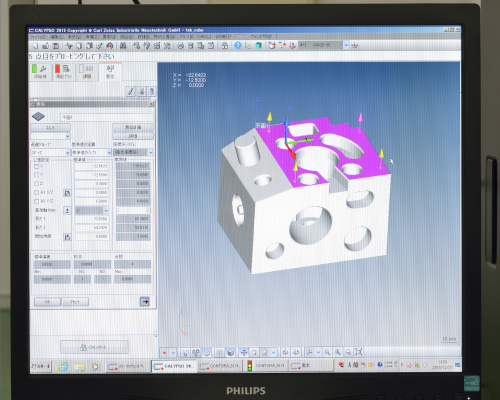

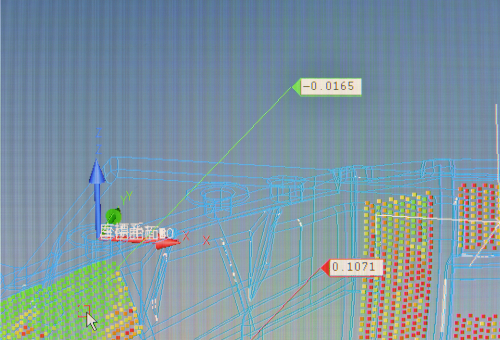

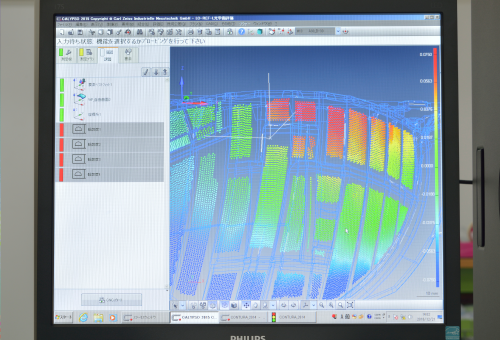

Calypso Curve、Calypso Freeform ソフトウェアにより、幾何形状のみならず、形状測定や自由曲面測定が可能です。CADデータ上で設計値と測定値の誤差を数値で表すだけでなく、カラーマップで視覚的に表現することも可能です。
非接触３Dスキャナの導入により詳細な形状評価を実現
◆メーカー：キーエンス
◆型式： VL-570
◆本体の仕様
・測定光：パターン光
・測定精度：±10 μm
・繰り返し精度：2 μm
・自動XY連結測定範囲：φ500×H200mm
・解像度：400万点・1600万点
・その他：色情報の取得も可能（印字の認識等）
非接触３Dスキャナを導入することにより、全体的に細かな部位までの形状評価や製品の歪み状態などの測定、評価が可能となりました。
高精度の接触式三次元測定と非接触３Dスキャナでの測定・評価を組み合わせることで、幅広い対応が可能です。
御興味が御座いました際には、お気軽にお問合せ下さい。
◆型式： VL-570
◆本体の仕様
・測定光：パターン光
・測定精度：±10 μm
・繰り返し精度：2 μm
・自動XY連結測定範囲：φ500×H200mm
・解像度：400万点・1600万点
・その他：色情報の取得も可能（印字の認識等）
非接触３Dスキャナを導入することにより、全体的に細かな部位までの形状評価や製品の歪み状態などの測定、評価が可能となりました。
高精度の接触式三次元測定と非接触３Dスキャナでの測定・評価を組み合わせることで、幅広い対応が可能です。
御興味が御座いました際には、お気軽にお問合せ下さい。
| 依頼の流れ |
| 1 | お問い合わせ | 電話、FAX、メール、またはお問い合わせフォームよりお問い合わせ下さい。 |
| ⬇ | ||
| 2 | 図面、サンプル受領 測定内容のお打合せ |
手渡し（訪問、ご来社）：その場でお打合せ 郵送・宅配便：電話、メール等にてお打合せ |
| ⬇ | ||
| 3 | お見積り | お打合せの内容を基に、御見積書を作成 |
| ⬇ | ||
| 4 | ご依頼 | 正式に測定のご依頼を受注 （注文書、またはメール等にてご依頼ください） |
| ⬇ | ||
| 5 | 測定・データまとめ | 測定作業の実施、検査データの作成 |
| ⬇ | ||
| 6 | データのご確認 | 検査データの送付（メール、ＦＡＸ等） お客様でのデータのご確認 ※不足等があれば再測等も対応いたします。 （当初お打合せ内容外の測定に関しては別途御見積りが発生する場合がございます） |
| ⬇ | ||
| 7 | 図面・サンプル返却 | 測定データを受領いただき、お客様で確認が完了した後、図面・サンプルをご返却いたします。 （お預かり時と同様の方法にてご返却いたします。） ※但し、ご来社いただき直接お持込いただいたお客様が、遠方の場合、宅配便にて返却させていただく場合がございます。 |
